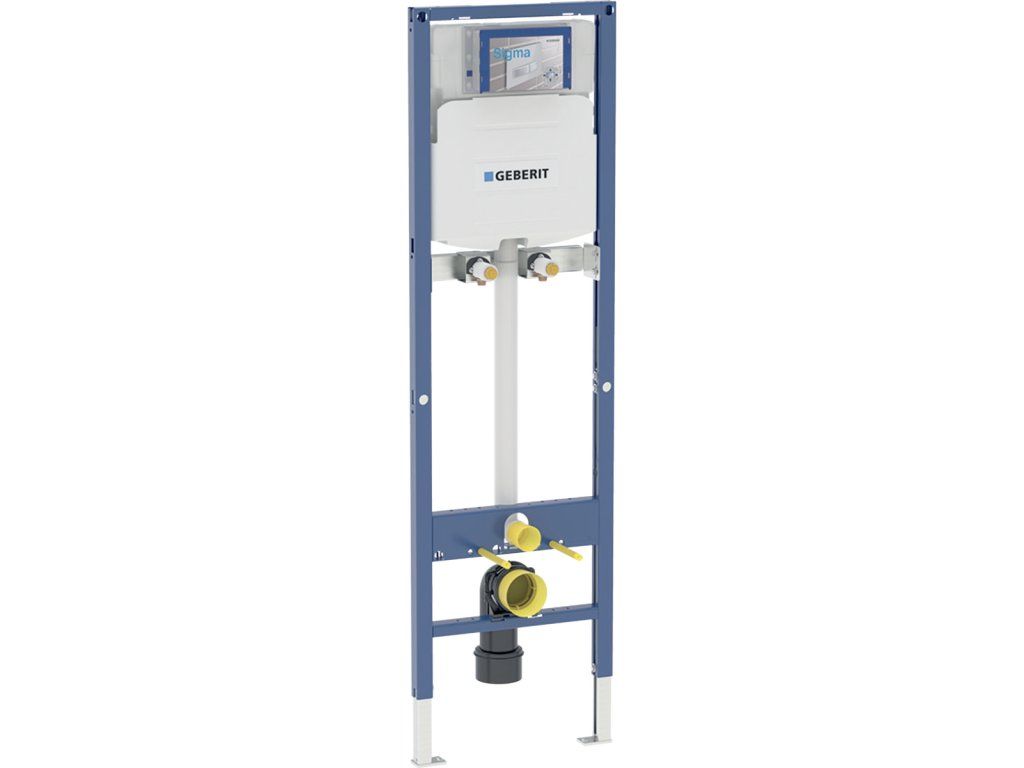

Geberit Duofix - Inštalačný prvok na výlevku, 175 cm, so splachovacou nádržkou pod omietku Sigma 12 cm 111.565.00.1

Podrobný popis

účel použitia

• Pre konštrukcie vykonávané suchým procesom
• K montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
• K montáži do inštalačných stien vysokých na výšku miestnosti
• K montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
• K montáži výlevky Geberit 300 Basic s nástennou armatúrou
• K montáži výlevky Geberit Publica s nástennou armatúrou
• Pre armatúry na omietku
• Pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo splachovanie Start / Stop
• Pre hrúbky podlahy 0-20 cm

vlastnosti

• Samonosný rám s nanesenou práškovou farbou
• Rám rozdelený na dve časti
• Rám s vŕtanými otvormi priemer 9 mm pre upevnenie do drevenej konštrukcie
• podpery pozinkované
• Podpery nastaviteľné 0-20 cm
• Podpery s protišmykovou úpravou
• Pätné dosky otočné
• Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
• Pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
• Upevnenie pripojovacieho kolena zvukovo izolované
• Splachovacia nádržka pod omietku s ovládaním spredu
• Splachovacia nádržka pod omietku izolovaná proti orosovaniu
• U nastavenie z výroby je možné okamžité dodatočné spláchnutí
• Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
• Prívod vody vzadu alebo hore uprostred
• Kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotám
• Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
• Priečnik pre pripojenie armatúr pozinkovaný
• Doska pre pripojenie armatúr výškovo nastaviteľná

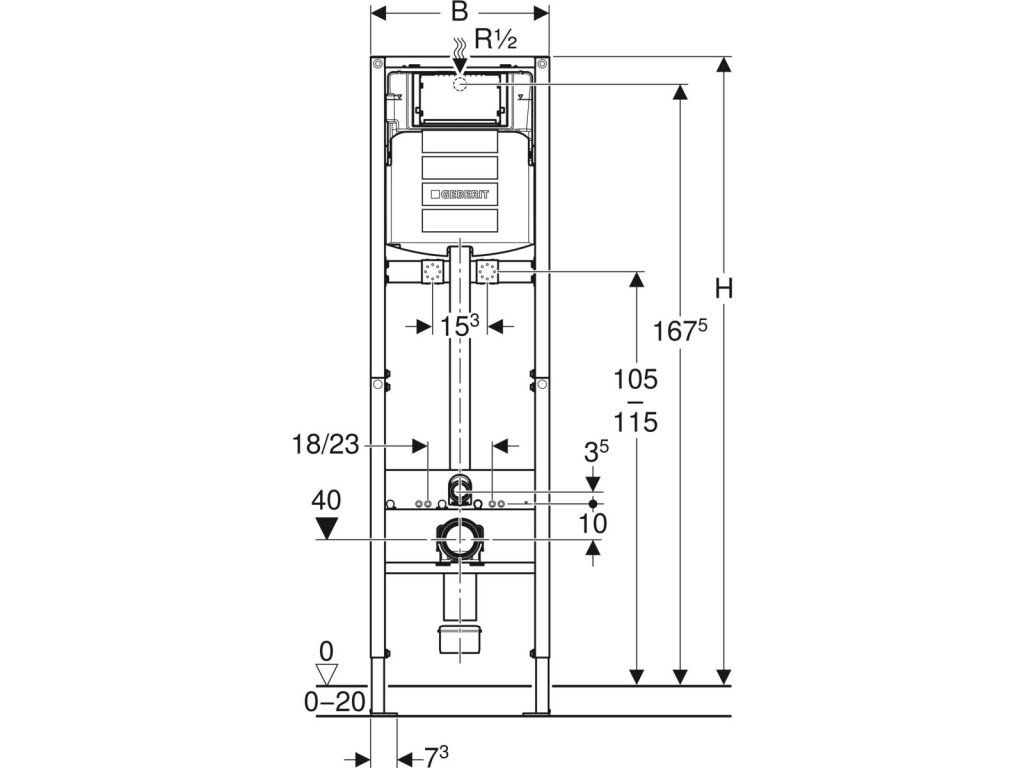

technické údaje

• výška: 1750 mm
• Tlak pri prietoku: 10-1000 kPa
• Maximálna teplota vody: 25 ° C
• Splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
• Veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
• Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
• Výpočtový prietok: 0.11 l / s
• Minimálny pretlak pre výpočtový prietok: 50 kPa

rozsah dodávky

• Prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• 2 nástenky Rp 1/2 "/ R 1/2", vhodné pre MeplaFix
• 2 zvukovoizolačné podložky
• 2 zvukovoizolačné púzdra
• Kryt pre hrubú montáž pre servisný otvor
• 2 ochranné zátky
• Prípojná súprava pre WC, priemer 90 mm
• Pripojovacie koleno 90 ° z PE-HD, priemer 90 mm
• Prechodka z PE-HD, priemer 90/110 mm
• Upevňovací materiál pre zadnú stenu
• 2 závitové tyče M12
• upevňovací materiál
