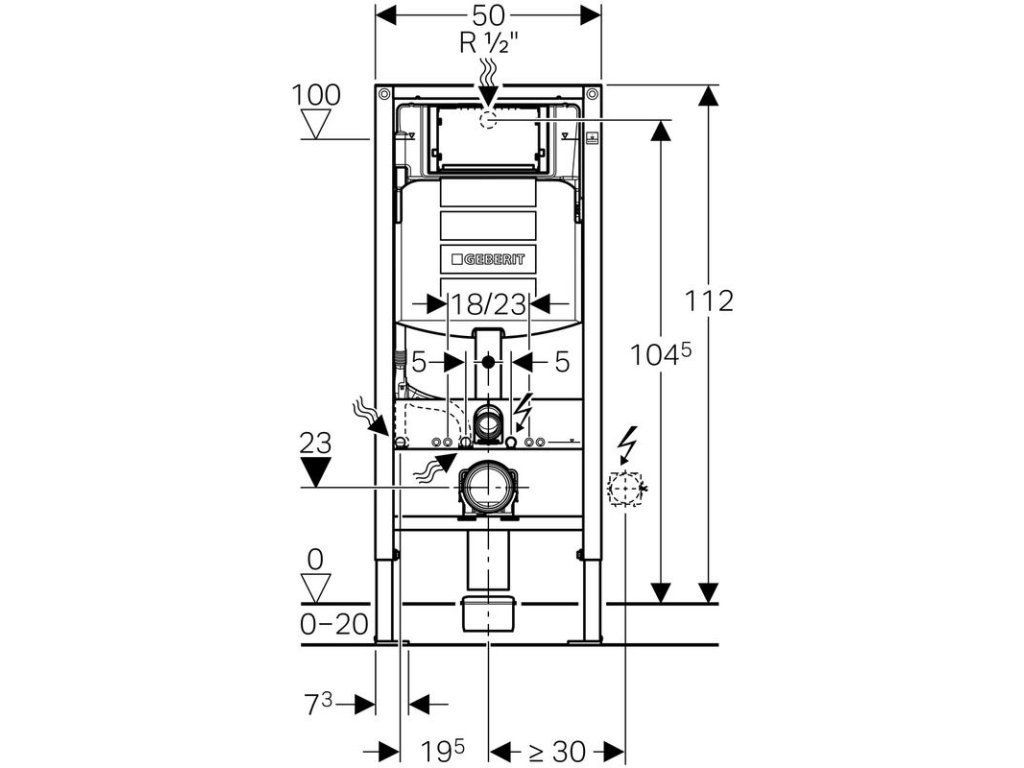

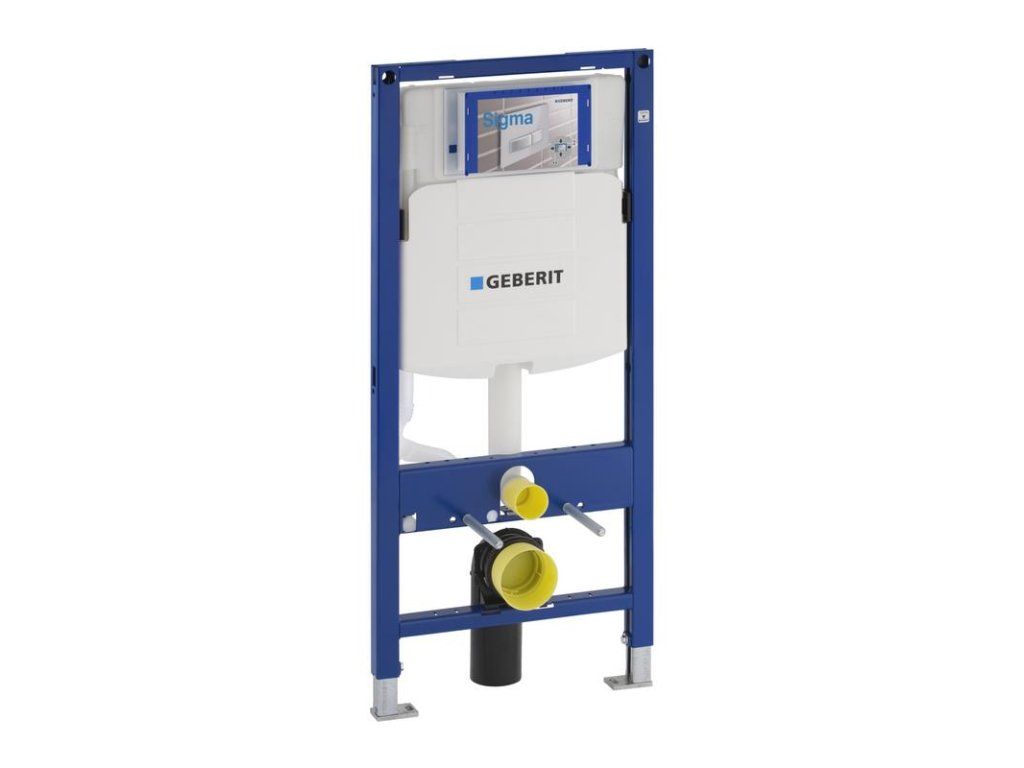

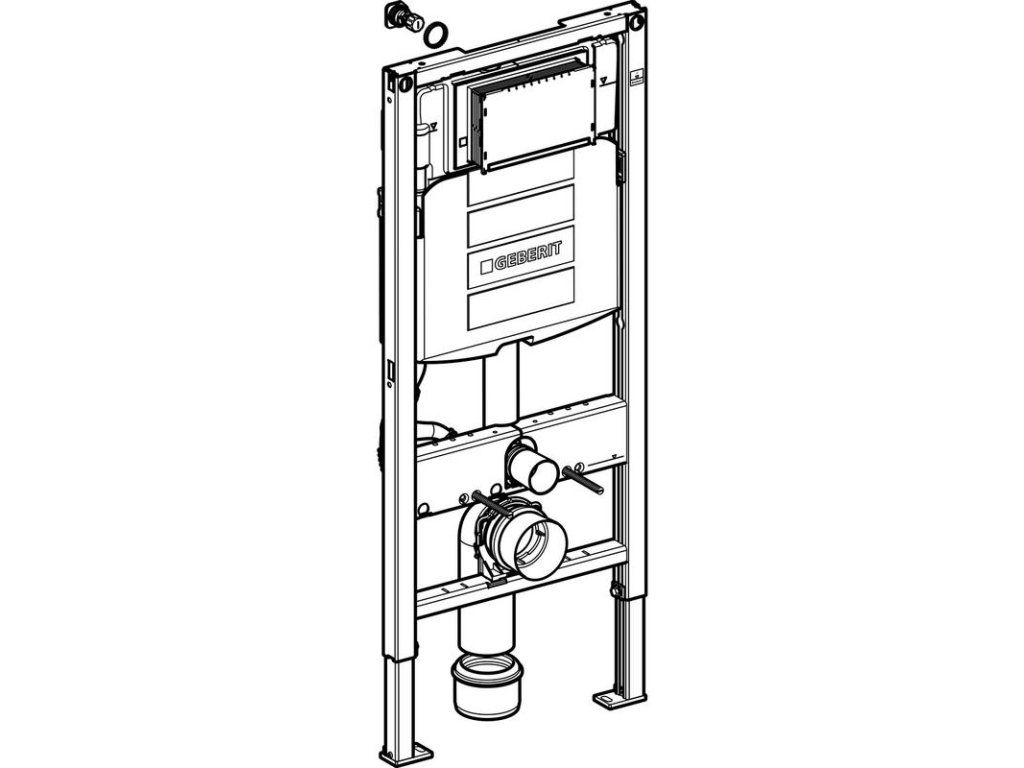

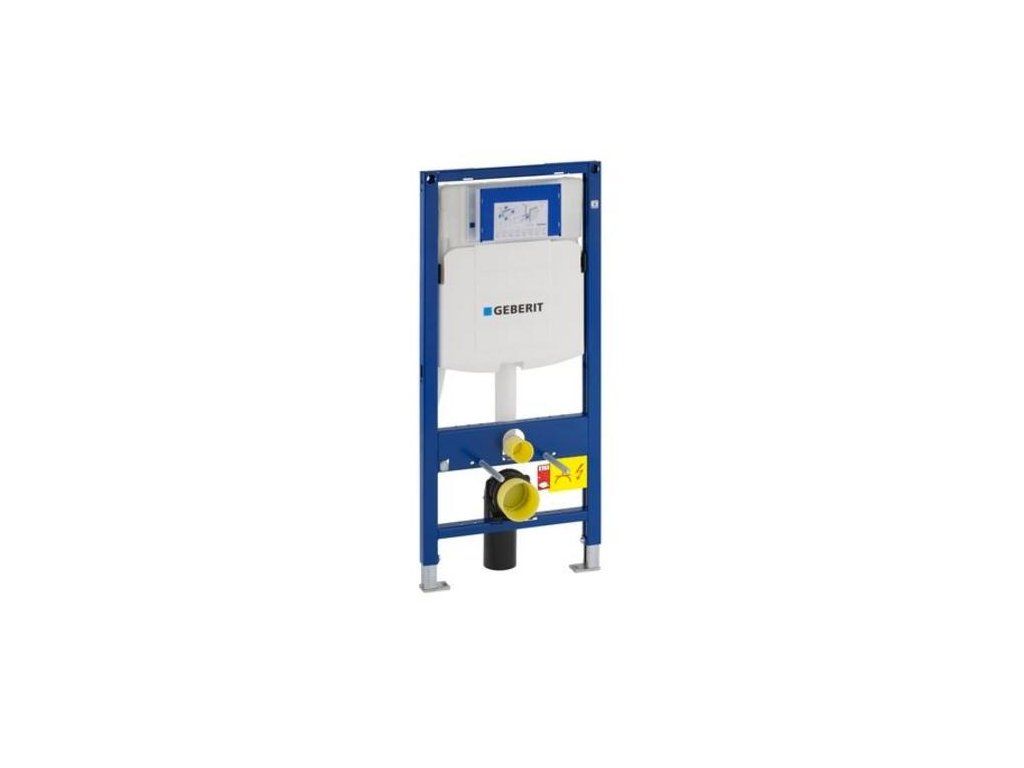

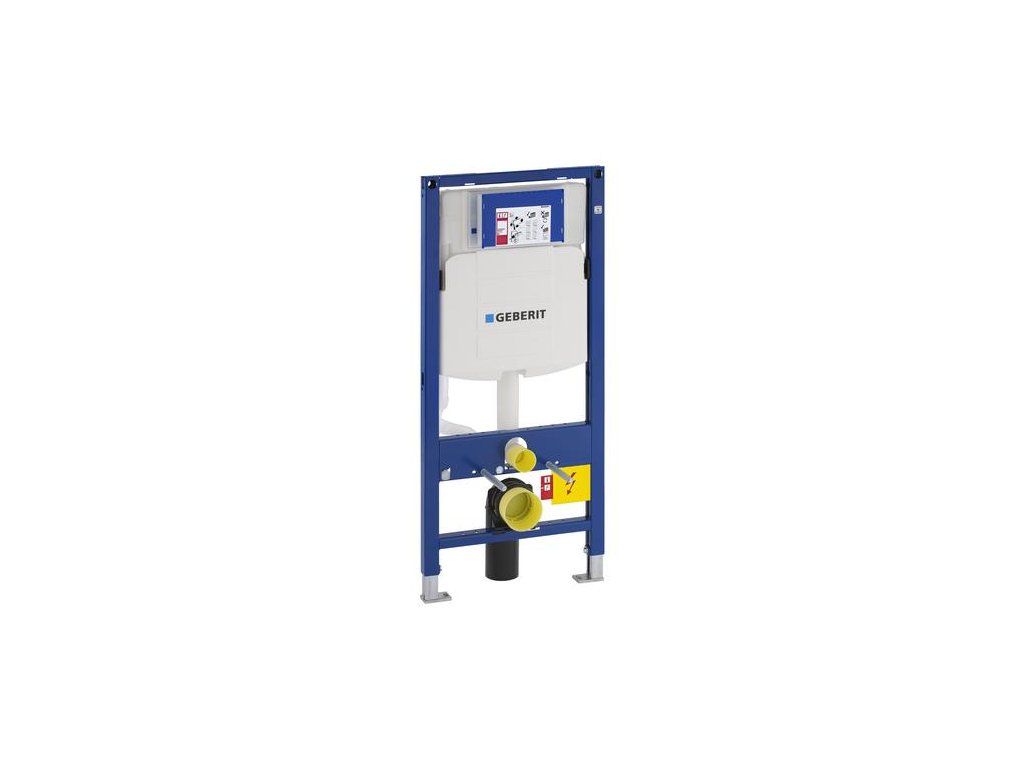

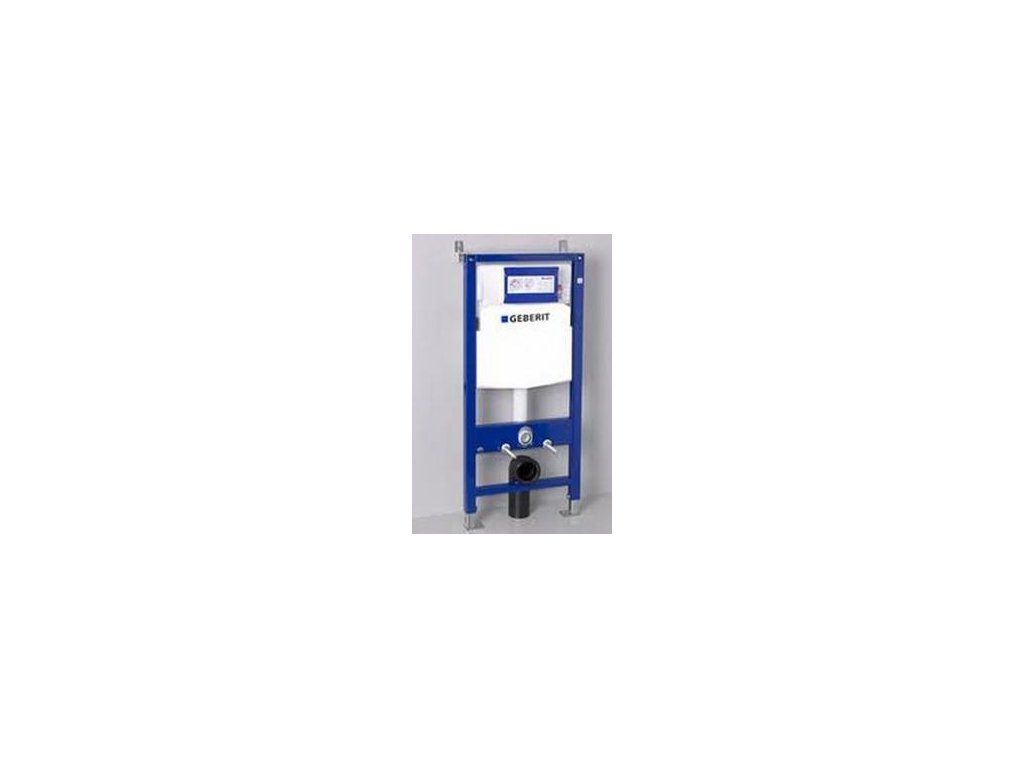

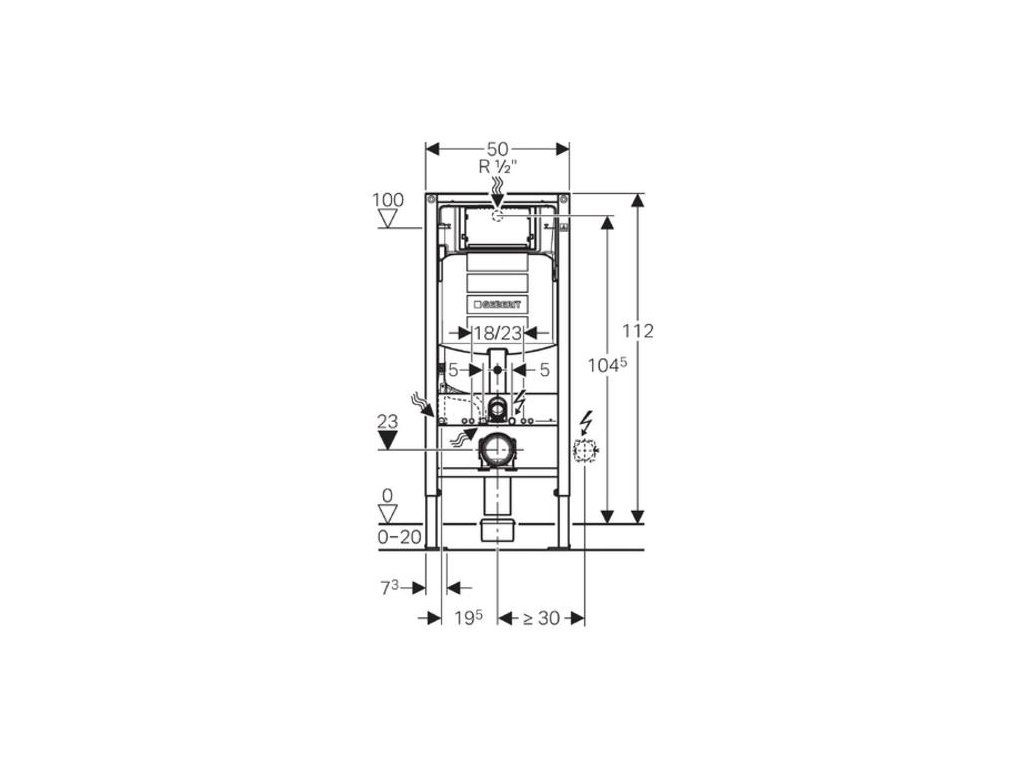

Geberit Duofix - Montážny prvok na závesné WC, 112 cm, splachovacia nádržka pod omietku Sigma 12 cm 111.300.00.5

Podrobný popis

Geberit Duofix je univerzálny a rýchlo použiteľný montážny prvok na všetky riešenia v oblasti suchých procesov. Prispieva tiež podstatnou mierou k splneniu tých najvyšších nárokov na akustickú a protipožiarnu ochranu. Tento montážny prvok je určený na montáž do ľahkých sadrokartónových priečok alebo na inštaláciu pred masívnu stenu.

Montáž prvku je mimoriadne rýchla s použitím len štyroch upevňovacích bodov.

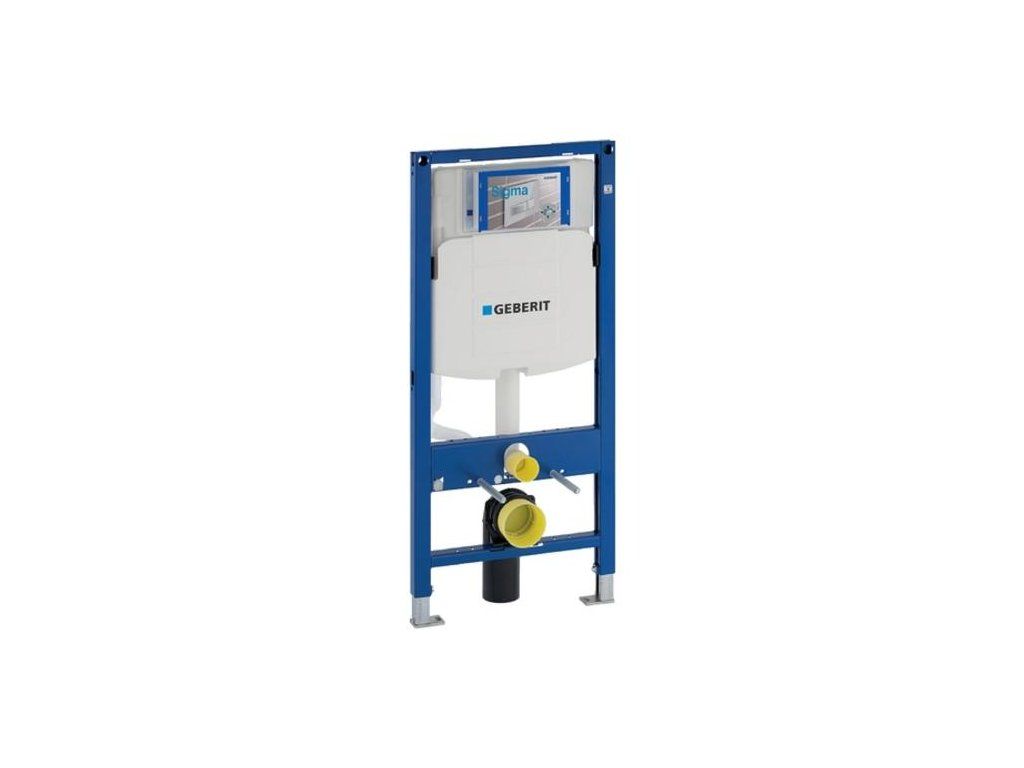

Montážny prvok Duofix na závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm

Účel použitia

• na konštrukcie, vykonávané suchým procesom
• na montáž do predstenových inštalácií čiastočne vysokých, alebo vysokých na výšku miestnosti
• na montáž do inštalačných stien, vysokých na výšku miestnosti
• na montáž do systémových stien Geberit Duofix čiastočne vysokých, alebo vysokých na výšku miestnosti
• na závesné WC s pripojovacími rozmermi podľa EN 33:2011

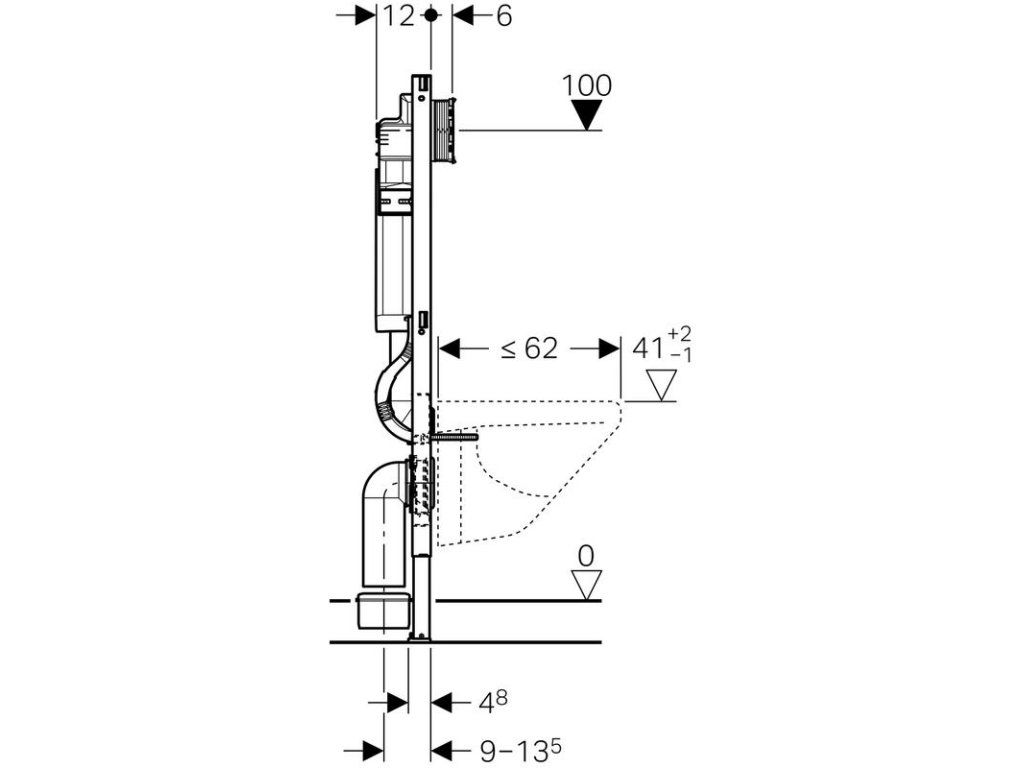

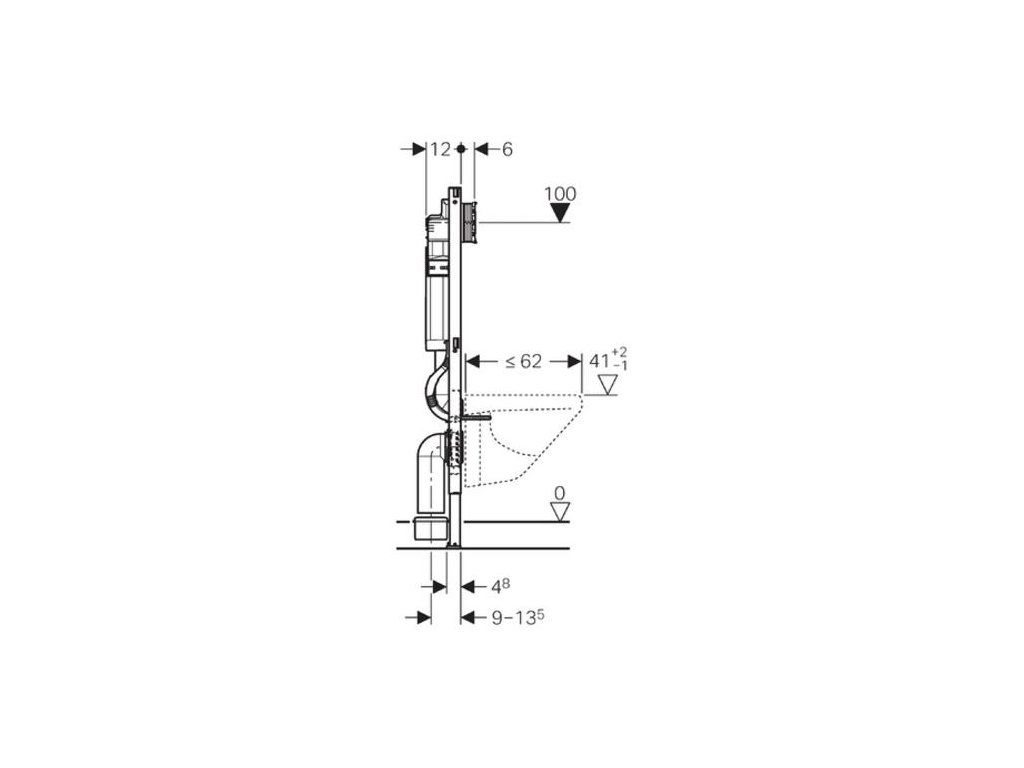

• na závesné WC s vyložením do 62 cm
• na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovanie Štart/Stop
• na hrúbku podlahy 0-20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou farbou
• rám s vŕtanými otvormi priemer 9 mm, na upevnenie do drevenej konštrukcie
• rám, pripravený na podpery WC keramík s malou opornou plochou
• podpery pozinkované
• podpery nastaviteľné 0-20 cm
• podpery s protišmykovou úpravou
• spodné dosky otočné
• hĺbka spodnej dosky, vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
• pripojovacie koleno na montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
• upevnenie pripojovacieho kolena zvukovo izolované

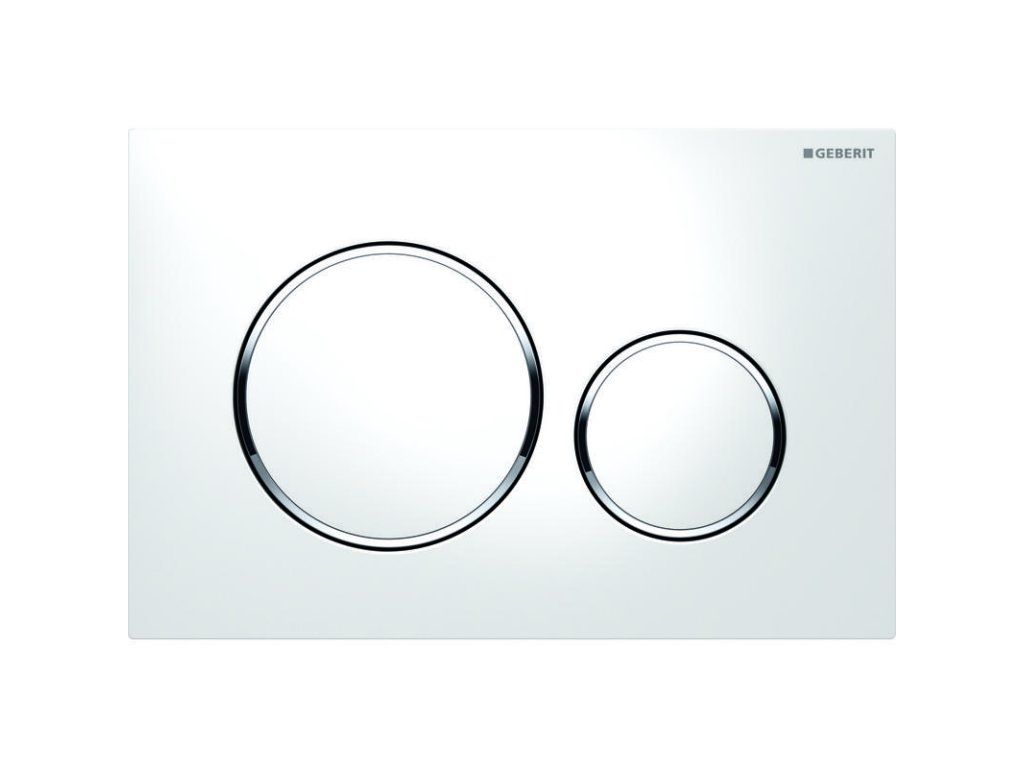

• splachovacia nádržka pod omietku s ovládaním spredu
• splachovacia nádržka pod omietku, izolovaná proti oroseniu
• pri nastavení z výroby je možné okamžité dodatočné spláchnutie
• montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
• prívod vody vzadu alebo hore uprostred
• kryt na hrubú montáž na servisný otvor chráni pred vlhkosťou a nečistotami
• kryt na hrubú montáž na servisný otvor s možnosťou skrátenia
• vybavený rúrkovou chráničkou na prívodné potrubie, na pripojenie splachovacích WC Geberit AquaClean
• s možnosťou upevnenia na prívod elektriny

Technické údaje

• tlak pri prietoku: 10-1000 kPa
• maximálna teplota vody: 25 °C
• splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
• veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5 l
• malé splachovacie množstvo, rozsah nastavenia: 3-4 l
• výpočtový prietok: 0,11 l/s
• minimálny pretlak na výpočtový prietok: 50 kPa

Obsah dodávky

• prívod vody R 1/2, vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• kryt na hrubú montáž na servisný otvor
• 2 ochranné zátky
• pripojovacia súprava na WC, priemer 90 mm
• pripojovacie koleno 90° z PE-H
