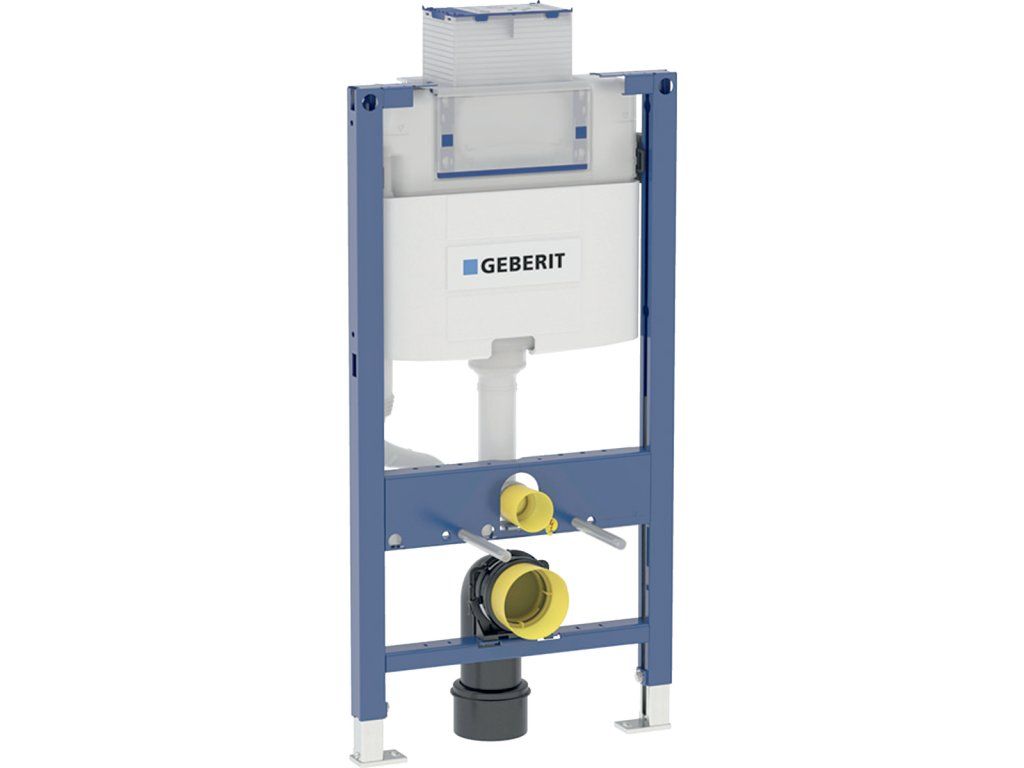

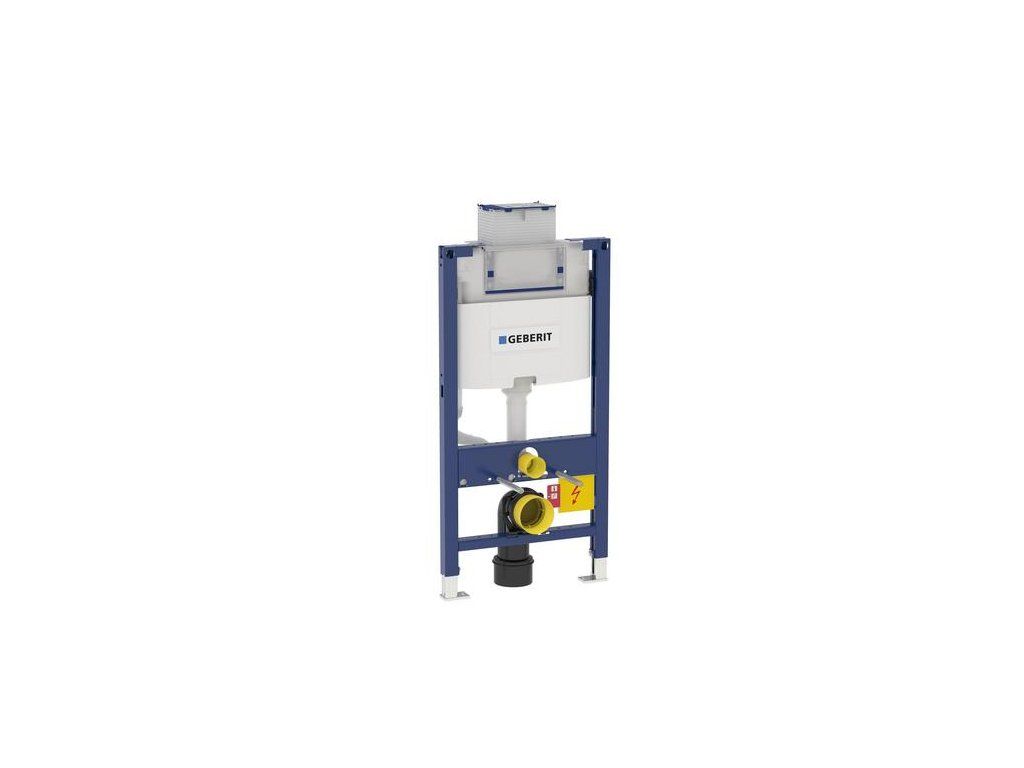

Geberit Duofix - Montážny prvok na závesné WC, 98 cm, so splachovacou nádržkou pod omietku Omega 12 cm 111.030.00.1

Podrobný popis

Účel použitia

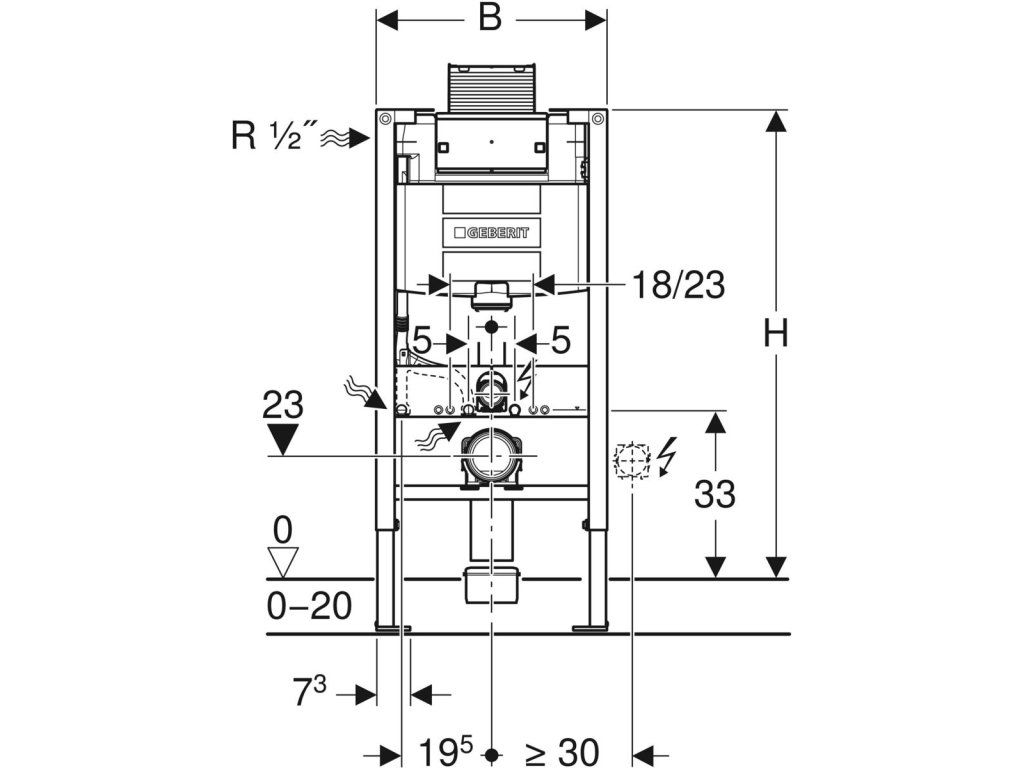

• na hrúbku podlahy 0–20 cm
• na zabudovanie do čiastočne vysokej systémovej steny Duofix pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do systémovej steny Duofix na celú výšku miestnosti
• na zabudovanie do čiastočne vysokej alebo na celú výšku miestnosti steny GIS pred masívnou stenou alebo stenou postavenou suchým procesom
• na montáž pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do predstenovej inštalácie na čiastočnú alebo celú výšku miestnosti pred masívnou stenou alebo stenou postavenou suchým procesom
• na zabudovanie do ľahkej priečky na celú výšku miestnosti

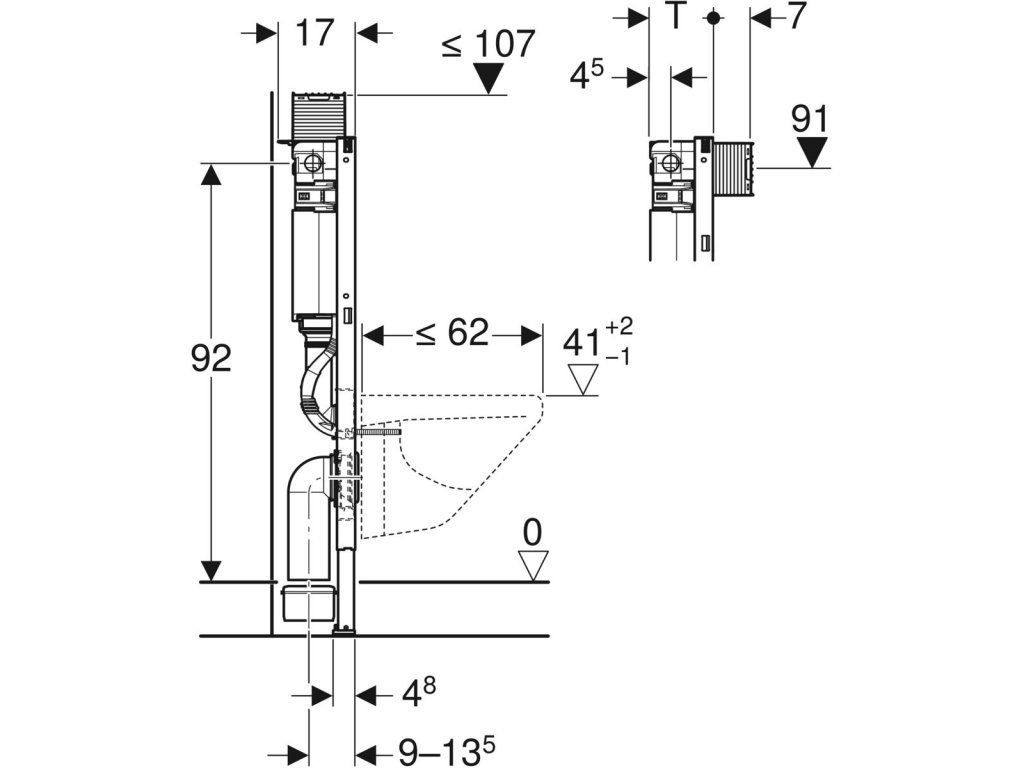

• na závesné WC s vyložením do 62 cm
• na 2 množstvá splachovania
• nevhodný na zabetónovanie

Vlastnosti

• rám s otvormi priemer 9 mm na upevnenie do drevených konštrukcií
• samonosný prvok
• rám s C-profilom 4/4 cm
• povrch rámu upravený práškovou farbou, farba Geberit modrá
• podpery zásuvné o 5 cm
• pätné dosky otočné, na montáž do profilov UW50 a UW75
• rám pripravený na podpery na WC keramikách s malou dosadacou plochou
• podpery pozinkované, nastaviteľné 0-20 cm
• podpery s protišmykovou úpravou
• odpadové pripojovacie koleno na montáž bez náradia v rôznych hĺbkových polohách, rozsah nastavenia 45 mm
• zvukovo izolované upevnenie odpadového kolena
• splachovacia nádržka pod omietku s ovládaním zhora alebo spredu, izolácia proti roseniu
• nastaviteľné okamžité spláchnutie možné
• splachovacia nádržka pod omietku na montáž a servisné práce bez náradia
• prívod vody zboku, vľavo alebo vzadu vľavo
• kryt na hrubú montáž chráni servisný otvor proti vlhkosti a nečistotám
• ryt na hrubú montáž na servisný otvor s možnosťou skrátenia
• vybavený rúrkovou chráničkou na prívod vody ku Geberit AquaClean

Technické informácie

• výpočtový prietok: 0,11 l/s
• minimálny tlak pri prietoku: 0,05 MPa
• minimálny tlak pri prietoku: 50 kPa
• rozsah tlaku vody: 0,01–1,0 MPa
• rozsah tlaku vody: 10–1000 kPa
• maximálna prevádzková teplota vody: 25 °C
• splachovacie množstvo – výrobné nastavenie 6 a 3 l
• veľké splachovacie množstvo – rozsah
  nastavenia: 4,5 / 6 / 7,5 l
• malé splachovacie množstvo – rozsah
  nastavenia: 3– 4 l

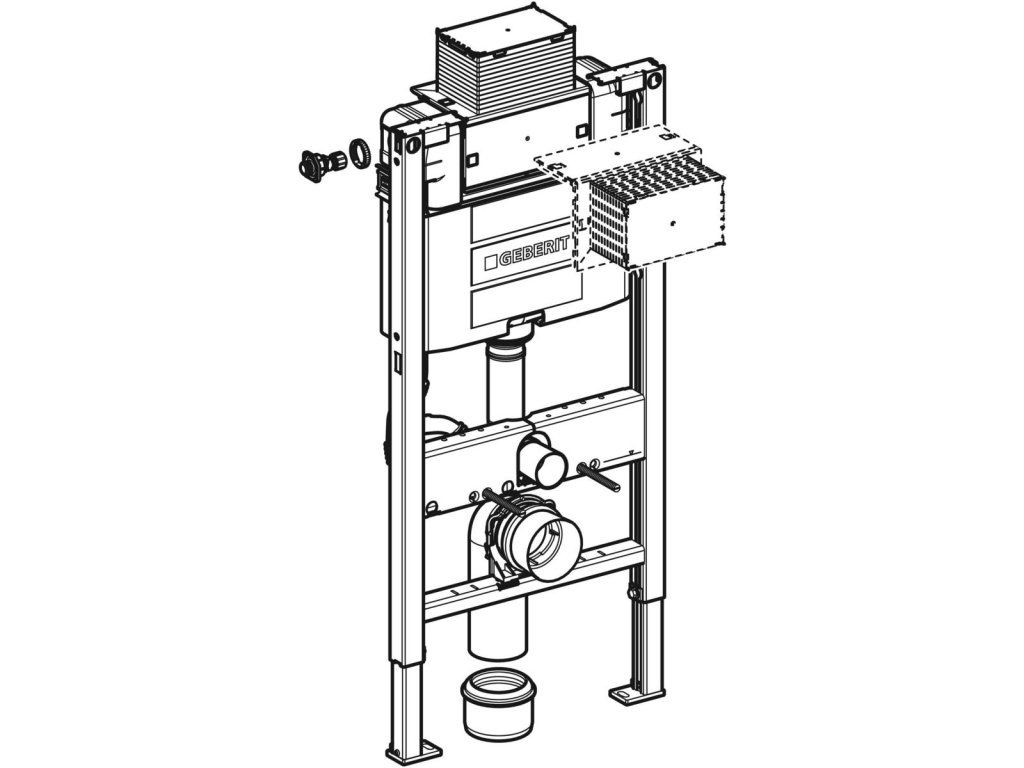

Rozsah dodávky

• prívod vody R 1/2, vhodný k MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• kryt na hrubú montáž na servisný otvor
• 2 ochranné zátky
• súprava na pripojenie WC, priemer 90 mm
• odpadové koleno na WC, PE-HD, priemer 90 mm
• priechodka, PE-HD, priemer 90/110 mm
• 2 závitové tyče M12
• upevňovací materiál
• neobsahuje ovládacie tlačidlo
• stavebná súprava na predstenovú montáž nie je súčasťou balenia - je potrebné objednať samostatne
