Špecifické riešenie na montáž medzi dve steny v oblasti suchých procesov predstavuje montážny prvok Geberit Duofix. Je vhodný na uchytenie do strán obzvlášť tam, kde zadná stena nie je dostatočne únosná, napríklad v montovaných drevostavbách alebo v bytovom jadre panelového domu. Rám je konštruovaný tak, aby šiel pripevniť medzi dve steny a to do akéhokoľvek stavebného materiálu.
Súčasťou montážneho prvku je tiež splachovacia nádržka pod omietku Sigma 12 cm. Splachovacia nádržka má ovládanie spredu a je izolovaná proti orosovaniu.

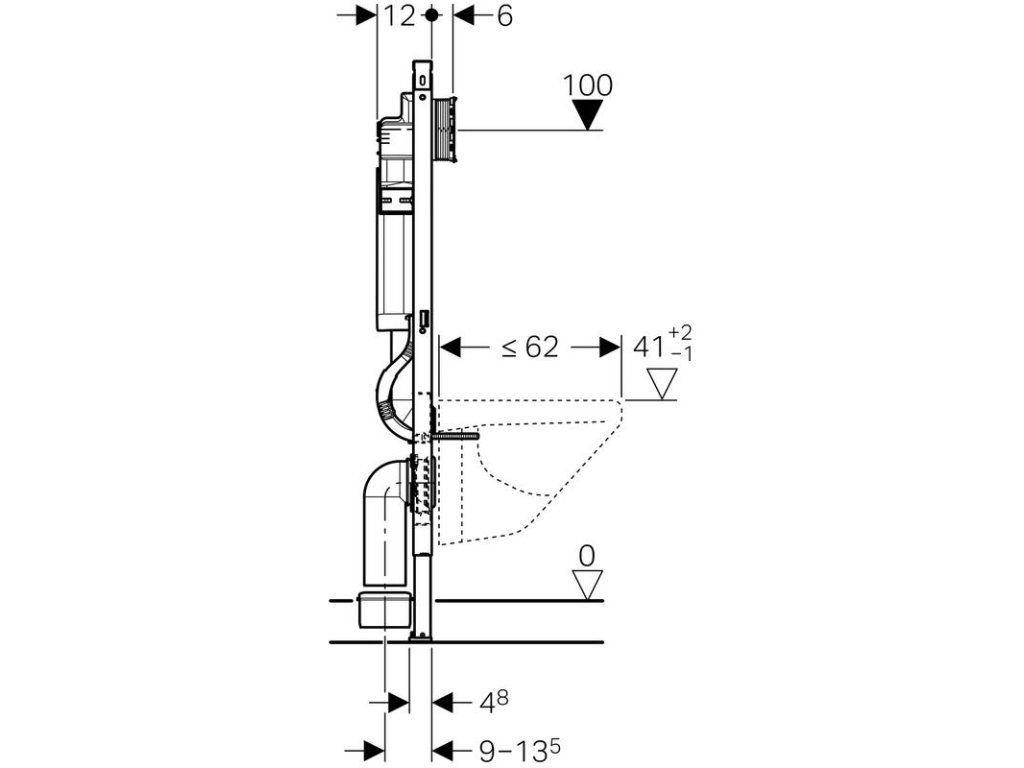

Geberit Duofix je vhodný aj na montáž do úzkych priestorov a výklenkov. Je určený na závesné WC s pripojovacími rozmermi podľa EN 33:2011, s vyložením do 62 cm. Jeho samonosný rám je nastaviteľný do šírky, podpery sú pozinkované a s protišmykovou úpravou.

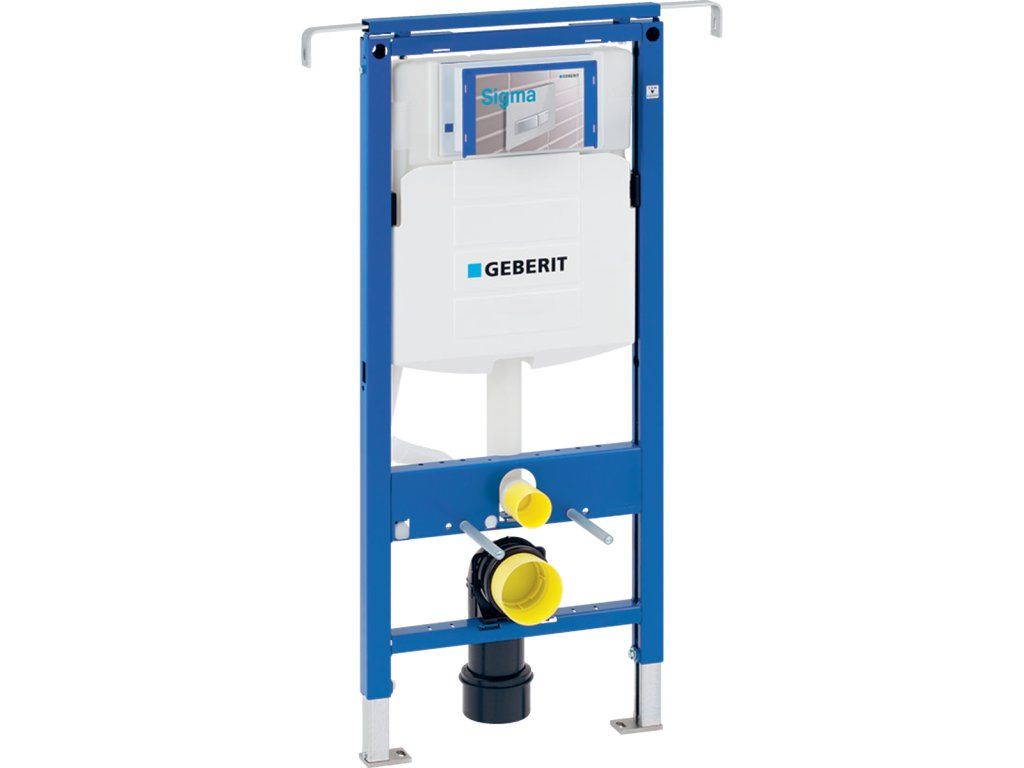

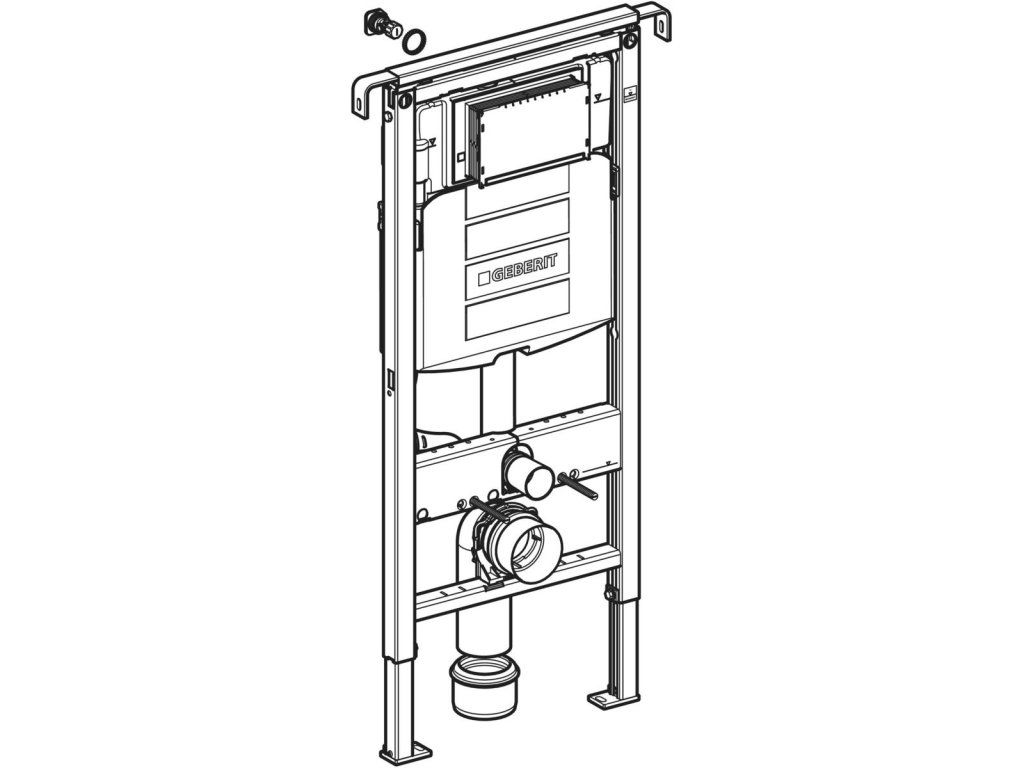

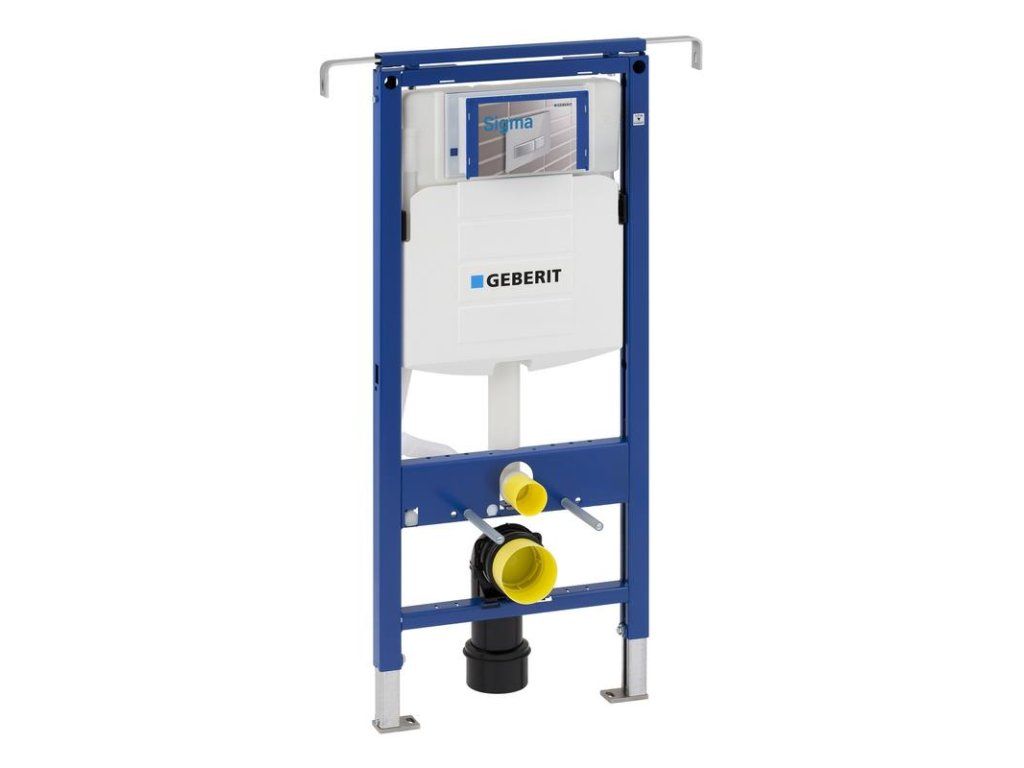

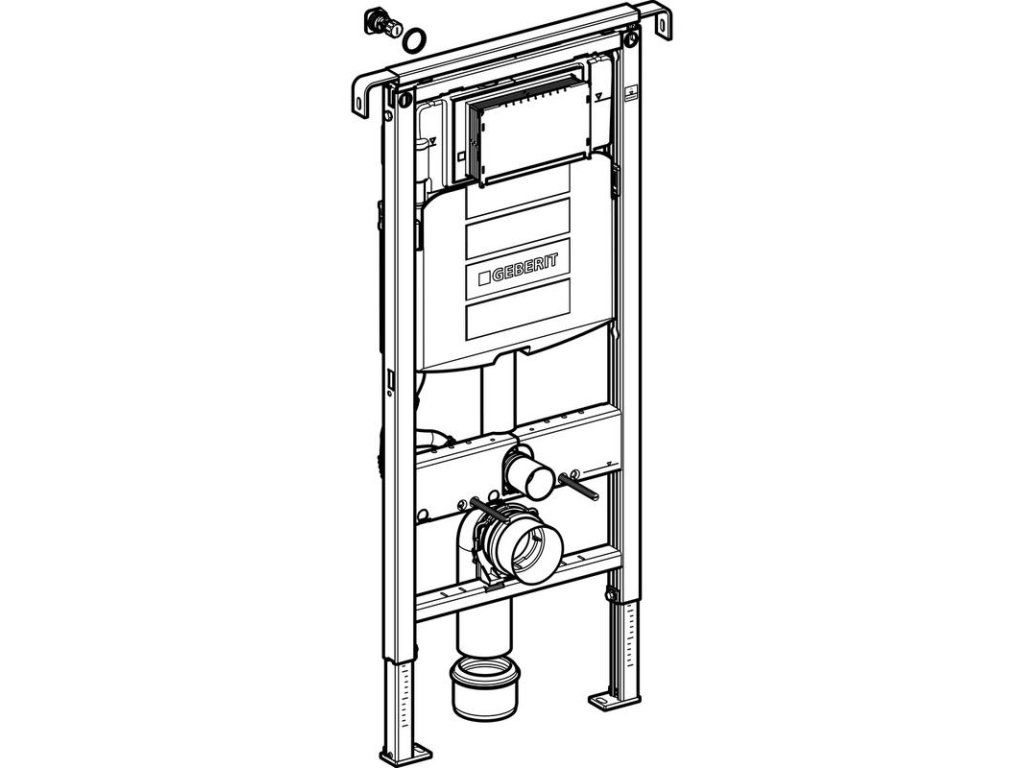

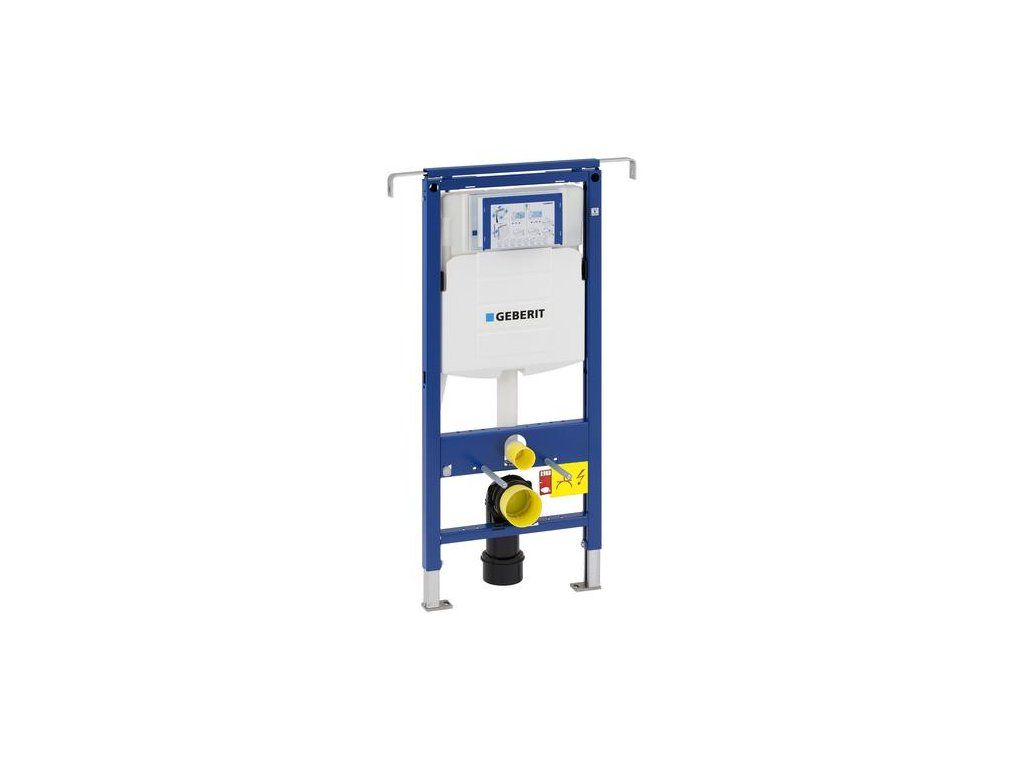

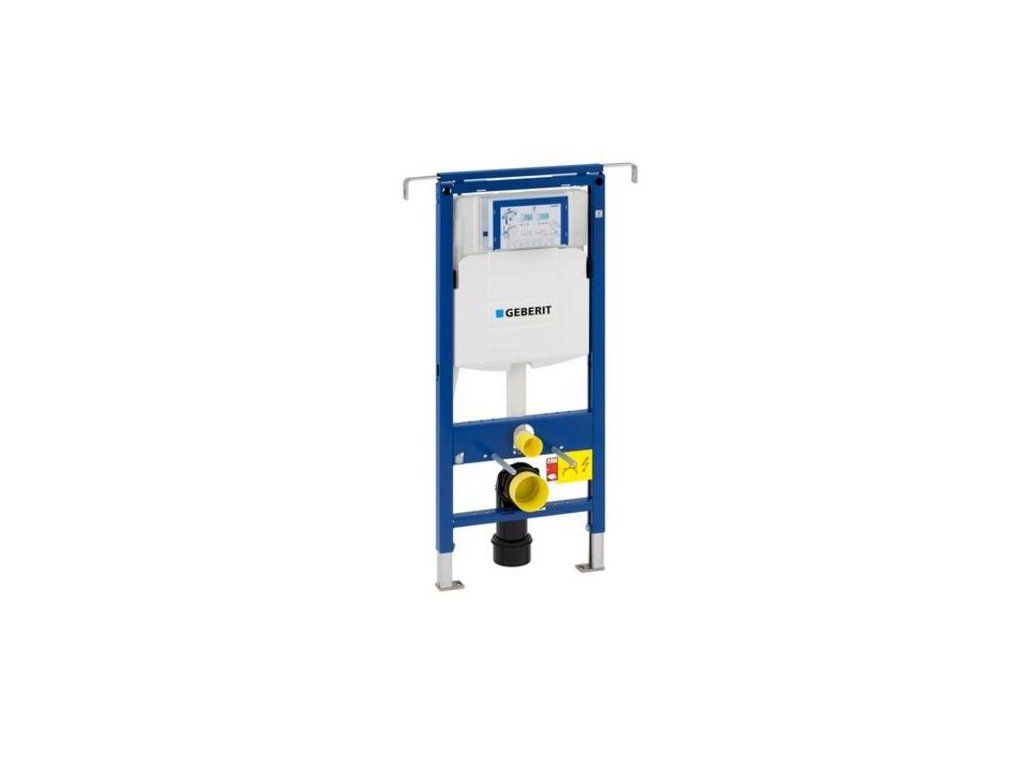

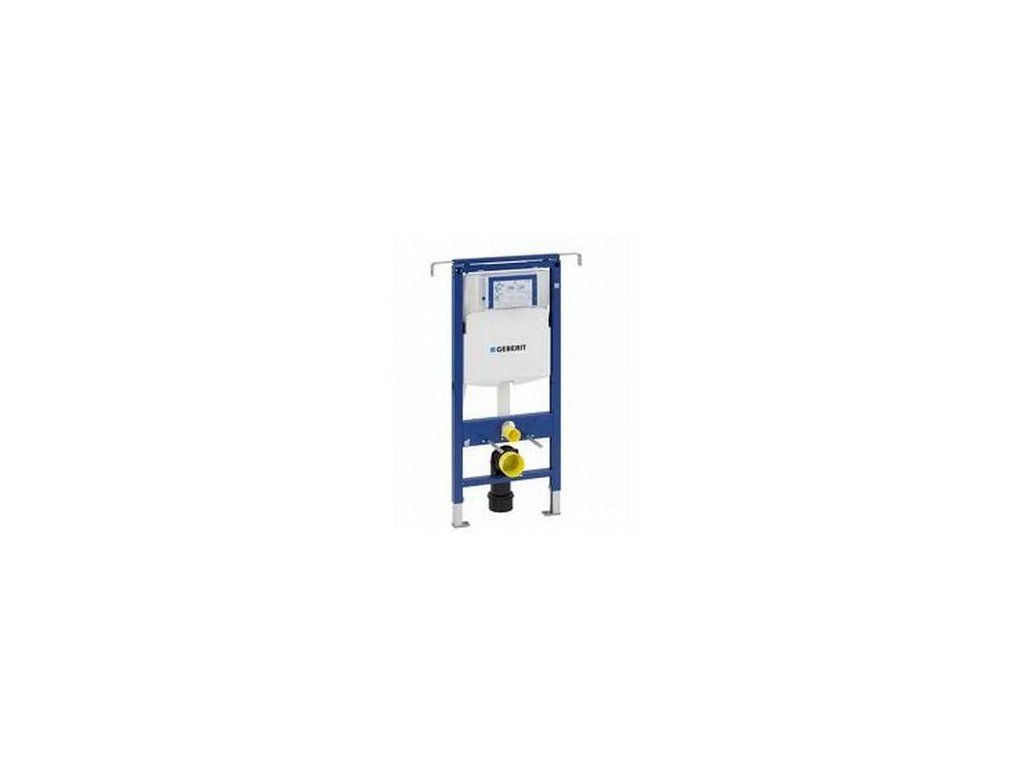

Montážny prvok Duofix na závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm, na inštaláciu medzi bočné steny
Špecifikácia montáže
Montážny prvok na suché procesy, určený na montáž medzi dve steny. Jeho uchytenie do strán oceníte v miestach bez dostatočnej nosnosti zadnej steny alebo tam, kde je uchytenie do bočných stien technicky jednoduchšie. Ideálne sa hodí napr. do montovaných drevostavieb alebo bytových jadier panelových domov. Konštrukcia rámu umožňuje jednoduché a spoľahlivé upevnenie medzi dve steny. Pripevniť ho je možné prakticky do akéhokoľvek stavebného materiálu od panela cez murovanú (napr. tehlovú, ytongovú) alebo drevenú stenu, až po nosník ľahkej sadrokartónovej priečky (napr. Knauf alebo Rigips).
Do podlahy je prvok ukotvený pomocou dvoch podpier, ktoré sú plynule výsuvné, čím umožňujú individuálne nastavenie výšky WC misy. To pri sadaní a vstávaní ocenia predovšetkým vyššie, staršie a zdravotne hendikepované osoby. Výsuvné vodorovné rozpery zabezpečia jednoduchú a spoľahlivú montáž aj v rôznych šírkach miestnosti. Prípadná demontáž ventilov (napúšťacieho a vypúšťacieho) je jednoduchá vďaka dostatočne veľkému servisnému otvoru, skrytému za ovládacím tlačidlom. Opláštenie aj s obkladom je možné pripevniť priamo na rám prvku, a tak sa priestor WC zbytočne nezmenšuje. Konštrukcia prvku Duofix Special umožňuje montáž takým spôsobom, aby ho bolo možné demontovať, napr. v prípade rekonštrukcie stúpacích potrubí v inštalačnej šachte. Duofix Special má pevne fixované všetky vývody na napojenie odpadu, vody a zariaďovacieho predmetu, čo zjednodušuje montáž a znižuje možnosť nesprávneho napojenia.
Účel použitia
- na konštrukcie, postavené suchým procesom
- na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
- na montáž do inštalačných stien vysokých na výšku miestnosti
- na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- na montáž do úzkych priestorov a výklenkov
- na závesné WC s pripojovacími rozmermi podľa EN 33:2011

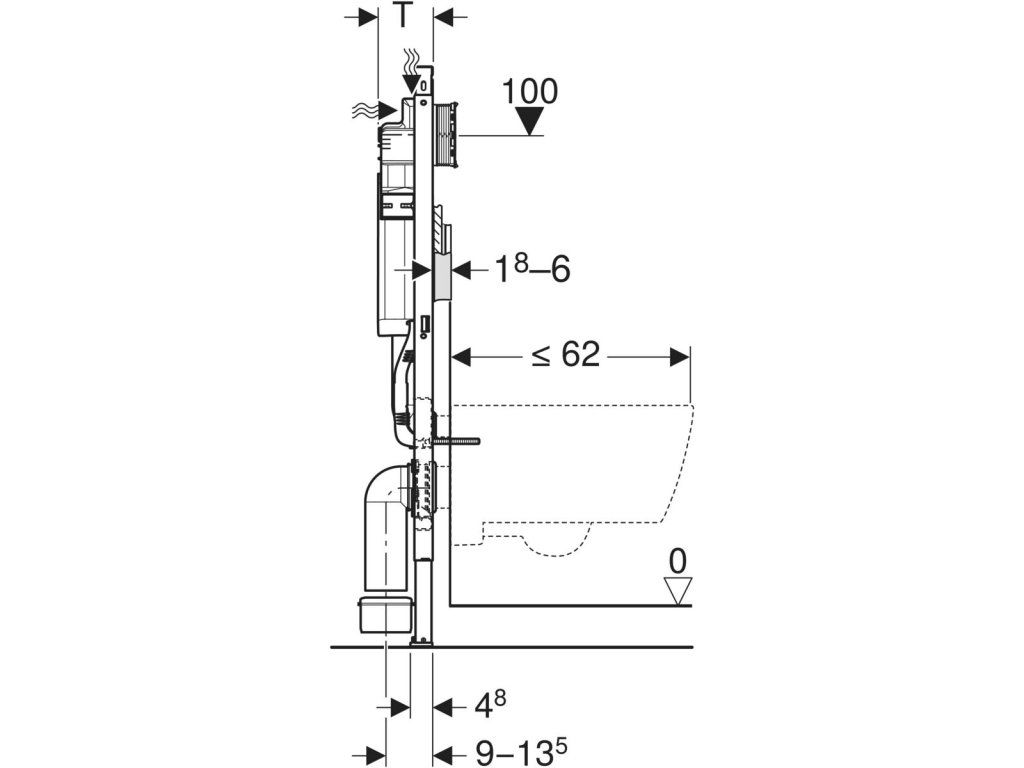

- na závesné WC s vyložením do 62 cm
- na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovanie Štart/Stop

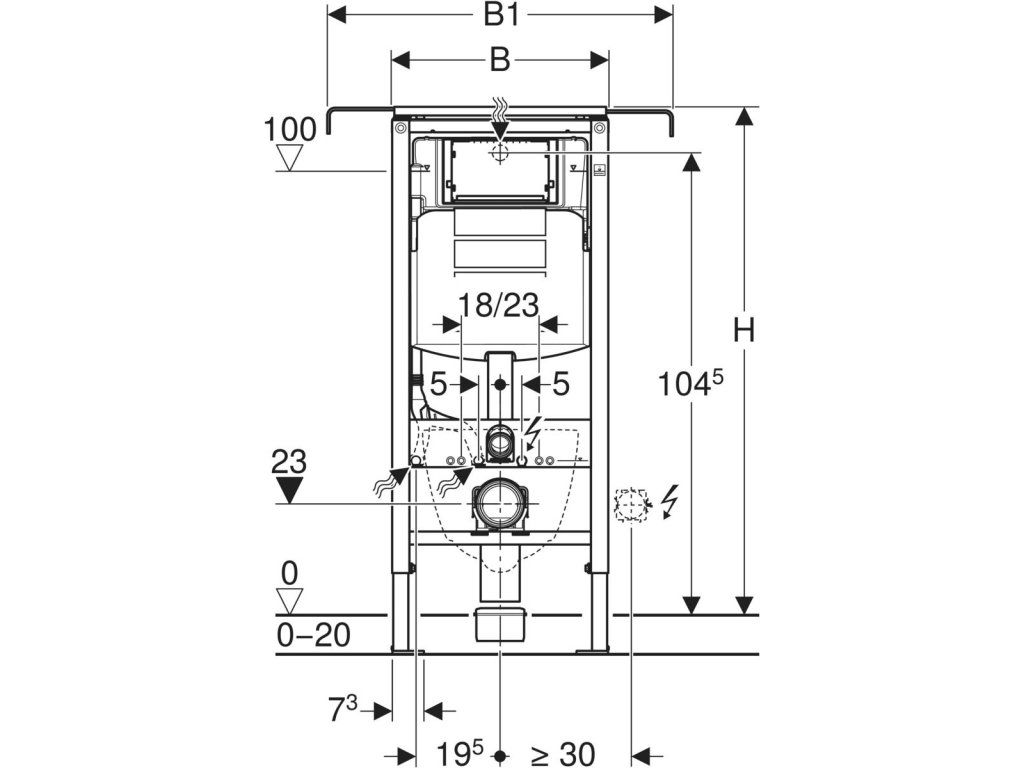

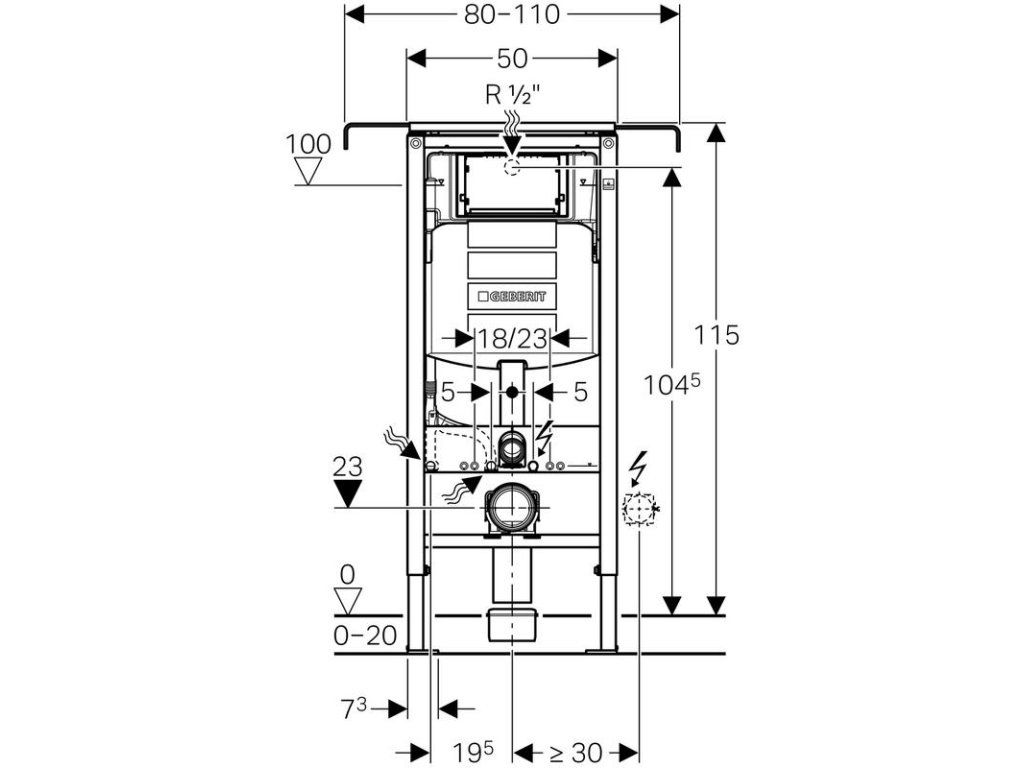

- na hrúbku podlahy 0-20 cm
Vlastnosti
- samonosný rám s nanesenou práškovou farbou
- nastaviteľný do výšky
- rám s vŕtanými otvormi priemer 9 mm na upevnenie do drevenej konštrukcie
- rám, pripravený na p
